直管压力平衡波纹补偿器

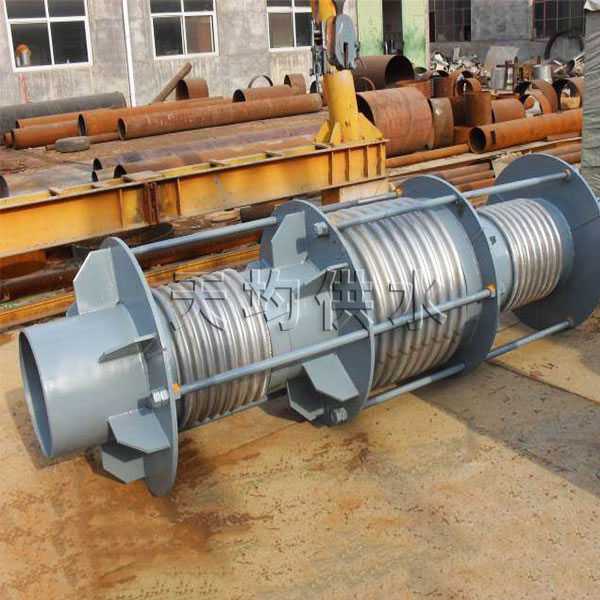

直管压力平衡波纹补偿器

【产品规格】:DN600-DN4000mm
【产品压力】:0.25-0.6Mpa
【轴向补偿量】:60mm-300mm
【连接方式】:法兰连接、接管连接
【工作温度】:-50℃ - 420℃
【使用范围】:酸、碱、海水、油、热水等

全国统一销售热线:138-3859-7178

产品介绍

      ZPB型直管压力平衡波纹补偿器是一种用于补偿管道中的轴向位移,内压推力自身平衡的管件;常用于不宜设置固定支架的架空直管线或大直径管线中。

产品用途

      ZPB型直管压力平衡波纹补偿器的两端各有一个工作波纹管,中间有一个平衡波纹管,通过受力构件(大拉杆)来承受内压推力;因此在使用过程中我们只需在管系中间设置固定支架。

安装方法

1.直管压力平衡式波纹补偿器膨胀节一般应用在架空的直管线上,水平安装。
2.直管压力平衡式波纹补偿器(膨胀节安装完后,所有的小拉杆须拆除。
3.为减少波纹管膨胀节对支座的弹性反力,在安装前可对波纹管膨胀节进行预拉或预压(可通过调整其上的小拉杆实现)。
通径
压力等级MPa
0.25
0.6
总波数
长度mm
轴向补偿量mm
轴向刚度N/mm
最大外径尺寸mm
总波数
长度mm
轴向补偿量mm
轴向刚度N/mm
最大外径尺寸mm
600
12
2000
88
550
φ1173
12
2250
60
2210
φ1220
18
2300
130
350
18
2600
89
1985
24
2700
170
225
24
2950
110
1100
700
12
2000
87
765
φ1331
12
2250
55
4945
φ1365
18
2300
124
498
18
2600
89
1298
24
2700
168
375
24
2950
113
1789
800
12
2000
99
530
φ1474
12
2250
54
3645
φ1520
18
2300
150
338
18
2600
76
4879
24
2700
200
205
24
2950
91
3462
900
12
2000
110
564
φ1634
12
2250
56
2458
φ1670
18
2300
160
316
18
2600
87
1098
24
2700
220
265
24
2950
120
1356
1000
12
2000
119
556
φ1808
12
2250
58
2098
φ1840
18
2300
170
359
18
2600
89
1987
24
2700
221
265
24
2950
111
1501
1200
12
2100
120
646
φ2170
12
2400
66
3104
φ2130
18
2450
168
432
18
2750
94
1375
24
2900
231
232
24
3100
130
1569
1400
12
2100
121
765
φ2430
12
2460
73
2766
φ2380
18
2450
184
465
18
2850
112
1845
24
2900
231
359
24
3240
142
1864
1500
12
2100
115
789
φ2576
12
2460
54
4595
φ2530
18
2450
160
569
18
2850
76
3564
24
2900
212
446
24
3240
99
2025
1600
12
2300
113
986
φ2740
12
2660
85
2654
φ2688
18
2700
160
645
18
3060
112
1254
24
3450
151
1498
1800
12
2350
115
960
φ3040
12
2660
77
3452
φ2968
18
2700
164
765
18
3606
112
2100
24
3450
142
1075
2000
12
2450
131
958
φ3340
12
2660
81
3088
φ3288
18
2950
190
765
18
3060
120
2977
24
3450
162
1544
